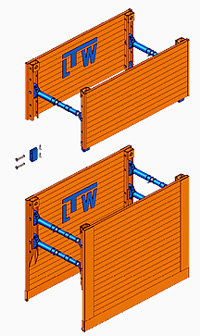

Box VB 60
Pažicí box s deskami tloušťky 60 mm. Spouští se postupně při odtěžování, nejvýše s jedním nástavcem.
Poptat pažení
Hloubka výkopu
4,00 mŠířka výkopu
1,11–3,95 mPrůměr potrubí
1,35 mTechnické údaje
Konkrétní sestavu a její parametry vám potvrdí technik.
- Hloubka výkopu
- 4,00 m
- Šířka výkopu
- 1,11–3,95 m
- Průměr potrubí
- 1,35 m
- Mechanizace
- Bagr
Základní prvky4 variant
| Kód dílu | Délka desky L [m] | Výška desky H [m] | Tloušťka desky [mm] | Délka průchodu Lc [m] | Výška průchodu hc [m] | Návrhový zemní tlak ed [kN/m²] | Hmotnost desky [kg] | Hmotnost sestavy [kg] |
|---|---|---|---|---|---|---|---|---|
| 1212024 | 2 | 2,4 | 60 | 1,6 | 1,35 | 66,2 | 415 | 1120 |
| 1212524 | 2,5 | 2,4 | 60 | 2,1 | 1,35 | 49,8 | 475 | 1240 |
| 1213024 | 3 | 2,4 | 60 | 2,6 | 1,35 | 33 | 540 | 1360 |
| 1213524 | 3,5 | 2,4 | 60 | 3,03 | 1,35 | 32,9 | 710 | 1710 |
Nástavcové prvky8 variant
| Kód dílu | Délka desky L [m] | Výška desky H [m] | Tloušťka desky [mm] | Délka průchodu Lc [m] | Výška průchodu hc [m] | Návrhový zemní tlak ed [kN/m²] | Hmotnost desky [kg] | Hmotnost sestavy [kg] |
|---|---|---|---|---|---|---|---|---|
| 1212013 | 2 | 1,32 | 60 | 1,6 | — | 66,2 | 235 | 610 |
| 1212016 | 2 | 1,56 | 60 | 1,6 | — | 66,2 | 270 | 690 |
| 1212513 | 2,5 | 1,32 | 60 | 2,1 | — | 49,8 | 270 | 680 |
| 1212516 | 2,5 | 1,56 | 60 | 2,1 | — | 49,8 | 310 | 770 |
| 1213013 | 3 | 1,32 | 60 | 2,6 | — | 33 | 305 | 750 |
| 1213016 | 3 | 1,56 | 60 | 2,6 | — | 33 | 350 | 850 |
| 1213513 | 3,5 | 1,32 | 60 | 3,03 | — | 32,9 | 410 | 960 |
| 1213516 | 3,5 | 1,56 | 60 | 3,03 | — | 32,9 | 480 | 1090 |
Standardní rozpěry8 variant
| Kód dílu | Prodlužovací trubka [m; 0 = bez] | Pracovní šířka bc [m] | Šířka výkopu b [m] | Hmotnost dílu [kg] |
|---|---|---|---|---|
| 1800700 | 0 | 0,99–1,33 | 1,11–1,45 | 71 |
| 1820300 | 0,3 | 1,29–1,63 | 1,41–1,75 | 15,5 |
| 1820500 | 0,5 | 1,49–1,83 | 1,61–1,95 | 20 |
| 1820800 | 0,8 | 1,79–2,13 | 1,91–2,25 | 26,7 |
| 1821000 | 1 | 1,99–2,33 | 2,11–2,45 | 31,1 |
| 1821500 | 1,5 | 2,49–2,83 | 2,61–2,95 | 42,3 |
| 1822000 | 2 | 2,99–3,33 | 3,11–3,45 | 53,4 |
| 1822500 | 2,5 | 3,49–3,83 | 3,61–3,95 | 64,5 |
Tabulky lze otevřít jednotlivě. Na úzké obrazovce je posuňte vodorovně. Hodnoty jsou v jednotkách uvedených v záhlaví.
Pro konkrétní sestavu
Přibližná hloubka výkopu 4,00 m, nejvýše jeden nástavcový box. Spouští se postupně při odtěžování.
Tabulka rozpěr uvádí hmotnost základní rozpěry (71 kg) a samostatných prodlužovacích trubek. Hmotnost prodloužení není hmotností celé rozpěrové sestavy.
Výběr systému, zatížení a postup zabudování je nutné ověřit podle podmínek stavby a návodu výrobce.
