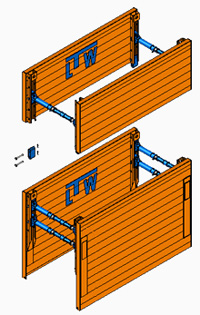

Box VB 100

Box pro hlubší liniové výkopy. Desky tloušťky 100 a 120 mm, nejvýše dva nástavce.

Hloubka výkopu

5,00 m

Šířka výkopu

1,20–4,04 m

Průměr potrubí

1,52 m

Technické údaje

Konkrétní sestavu a její parametry vám potvrdí technik.

Základní prvky VB 100 / VB 12016 variant

Základní prvky VB 100 / VB 120
Kód dílu	Délka desky L [m]	Výška desky H [m]	Tloušťka desky [mm]	Délka průchodu Lc [m]	Výška průchodu hc [m]	Návrhový zemní tlak ed [kN/m²]	Hmotnost desky [kg]	Hmotnost sestavy [kg]
1902024	2	2,36	100	1,61	1,54	97,5	585	1460
1902026	2	2,56	100	1,61	1,52	97,5	630	1540
1902524	2,5	2,36	100	2,11	1,54	78	685	1650
1902526	2,5	2,56	100	2,11	1,52	78	735	1750
1903024	3	2,36	100	2,61	1,54	65	785	1850
1903026	3	2,56	100	2,61	1,52	65	840	1960
1903524	3,5	2,36	100	3,11	1,54	55,7	880	2050
1903526	3,5	2,56	100	3,11	1,52	55,7	945	2170
1903724	3,75	2,36	100	3,36	1,54	51,3	930	2150
1903726	3,75	2,56	100	3,36	1,52	51,3	995	2280
1904024	4	2,36	100	3,61	1,54	44,6	980	2240
1904026	4	2,56	100	3,61	1,52	44,6	1050	2380
1904524	4,5	2,36	120	4,11	1,54	42,9	1140	2570
1904526	4,5	2,56	120	4,11	1,52	42,9	1220	2730
1905024	5	2,36	120	4,61	1,54	34,3	1250	2780
1905026	5	2,56	120	4,61	1,52	34,3	1335	3000

Nástavcové prvky VB 100 / VB 1208 variant

Nástavcové prvky VB 100 / VB 120
Kód dílu	Délka desky L [m]	Výška desky H [m]	Tloušťka desky [mm]	Délka průchodu Lc [m]	Výška průchodu hc [m]	Návrhový zemní tlak ed [kN/m²]	Hmotnost desky [kg]	Hmotnost sestavy [kg]
1902013	2	1,33	100	1,61	—	97,5	350	840
1902513	2,5	1,33	100	2,11	—	78	410	970
1903013	3	1,33	100	2,61	—	65	475	1090
1903513	3,5	1,33	100	3,11	—	55,7	535	1210
1903713	3,75	1,33	100	3,36	—	51,3	565	1270
1904013	4	1,33	100	3,61	—	44,6	595	1340
1904513	4,5	1,33	120	4,11	—	42,9	705	1690
1905013	5	1,33	120	4,61	—	34,3	770	1830

Standardní rozpěry pro VB 1008 variant

Standardní rozpěry pro VB 100
Kód dílu	Prodlužovací trubka [m; 0 = bez]	Pracovní šířka bc [m]	Šířka výkopu b [m]	Hmotnost dílu [kg]
1800700	0	0,99–1,33	1,20–1,54	71
1820300	0,3	1,29–1,63	1,50–1,84	15,5
1820500	0,5	1,49–1,83	1,70–2,04	20
1820800	0,8	1,79–2,13	2,00–2,34	26,7
1821000	1	1,99–2,33	2,20–2,54	31,1
1821500	1,5	2,49–2,83	2,70–3,04	42,3
1822000	2	2,99–3,33	3,20–3,54	53,4
1822500	2,5	3,49–3,83	3,70–4,04	64,5

Standardní rozpěry pro VB 1208 variant

Standardní rozpěry pro VB 120
Kód dílu	Prodlužovací trubka [m; 0 = bez]	Pracovní šířka bc [m]	Šířka výkopu b [m]	Hmotnost dílu [kg]
1800700	0	0,99–1,33	1,24–1,58	71
1820300	0,3	1,29–1,63	1,54–1,88	15,5
1820500	0,5	1,49–1,83	1,74–2,08	20
1820800	0,8	1,79–2,13	2,04–2,38	26,7
1821000	1	1,99–2,33	2,24–2,58	31,1
1821500	1,5	2,49–2,83	2,74–3,08	42,3
1822000	2	2,99–3,33	3,24–3,58	53,4
1822500	2,5	3,49–3,83	3,74–4,08	64,5

Tabulky lze otevřít jednotlivě. Na úzké obrazovce je posuňte vodorovně. Hodnoty jsou v jednotkách uvedených v záhlaví.

Přibližná hloubka výkopu 5,00 m, nejvýše dva nástavcové boxy. Spouští se postupně při odtěžování.

Varianty délky 4,50 a 5,00 m používají desky 120 mm (VB 120).

U desek 120 mm je šířka výkopu 1,24–4,08 m.

Výška průchodu je 1,54 m u základní desky H 2,36 m a 1,52 m u desky H 2,56 m.

Výběr systému, zatížení a postup zabudování je nutné ověřit podle podmínek stavby a návodu výrobce.
