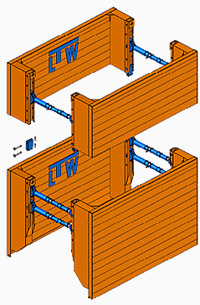

Šachtový box

Box s rozšířeným prostorem mezi deskami pro výkopy v místě šachet. Základní i nástavcové sestavy.

Hloubka výkopu

5,00 m

Šířka výkopu

2,20–5,04 m

Průměr potrubí

1,52 m

Technické údaje

Konkrétní sestavu a její parametry vám potvrdí technik.

Základní prvky8 variant

Základní prvky
Kód dílu	Délka desky L [m]	Výška desky H [m]	Tloušťka desky [mm]	Délka průchodu Lc [m]	Výška průchodu hc [m]	Návrhový zemní tlak ed [kN/m²]	Hmotnost desky [kg]	Hmotnost sestavy [kg]
1952024 E5	2	2,36	100	1,58	1,54	97,5	725	1730
1952026 E5	2	2,56	100	1,58	1,52	97,5	780	1850
1952524 E5	2,5	2,36	100	2,08	1,54	78	825	1930
1952526 E5	2,5	2,56	100	2,08	1,52	78	890	2060
1953024 E5	3	2,36	100	2,58	1,54	65	925	2130
1953026 E5	3	2,56	100	2,58	1,52	65	995	2270
1953524 E5	3,5	2,36	100	3,08	1,54	55,7	1020	2330
1953526 E5	3,5	2,56	100	3,08	1,52	55,7	1100	2480

Nástavcové prvky4 variant

Nástavcové prvky
Kód dílu	Délka desky L [m]	Výška desky H [m]	Tloušťka desky [mm]	Délka průchodu Lc [m]	Výška průchodu hc [m]	Návrhový zemní tlak ed [kN/m²]	Hmotnost desky [kg]	Hmotnost sestavy [kg]
1952014 E5	2	1,41	100	1,58	—	97,5	515	1170
1952514 E5	2,5	1,41	100	2,08	—	78	580	1300
1953014 E5	3	1,41	100	2,58	—	65	645	1430
1953514 E5	3,5	1,41	100	3,08	—	55,7	710	1560

Standardní rozpěry8 variant

Standardní rozpěry
Kód dílu	Prodlužovací trubka [m; 0 = bez]	Pracovní šířka mezi sloupky bi [m]	Pracovní šířka mezi deskami bc [m]	Šířka výkopu b [m]	Hmotnost dílu [kg]
1800700	0	0,99–1,33	1,99–2,33	2,20–2,54	71
1820300	0,3	1,29–1,63	2,29–2,63	2,50–2,84	15,5
1820500	0,5	1,49–1,83	2,49–2,83	2,70–3,04	20
1820800	0,8	1,79–2,13	2,79–3,13	3,00–3,34	26,7
1821000	1	1,99–2,33	2,99–3,33	3,20–3,54	31,1
1821500	1,5	2,49–2,83	3,49–3,83	3,70–4,04	42,3
1822000	2	2,99–3,33	3,99–4,33	4,20–4,54	53,4
1822500	2,5	3,49–3,83	4,49–4,83	4,70–5,04	64,5

Tabulky lze otevřít jednotlivě. Na úzké obrazovce je posuňte vodorovně. Hodnoty jsou v jednotkách uvedených v záhlaví.

Přibližná hloubka výkopu 5,00 m, nejvýše dva nástavcové boxy. Spouští se postupně při odtěžování.

Pracovní šířka mezi sloupky je 0,99–3,83 m, prostor mezi deskami 1,99–4,83 m a šířka výkopu 2,20–5,04 m.

Výběr systému, zatížení a postup zabudování je nutné ověřit podle podmínek stavby a návodu výrobce.

Pošlete nám rozměry, místo a termín stavby. Projdeme s vámi použití i dostupnost.
