Mini komora

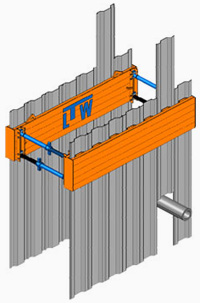

Vodicí komora pro kanálové pažnice KD 4/6. Jednotlivé pažnice umožňují reagovat na křížení podzemních vedení.

Hloubka výkopu

3,00 m

Šířka výkopu

0,89–2,25 m

Průměr potrubí

přibližně 1,40 m

Technické údaje

Konkrétní sestavu a její parametry vám potvrdí technik.

Mini komora3 variant

Mini komora
Kód dílu	Délka L [m]	Výška H [m]	Délka průchodu Lc [m]	Počet pažnic	Návrhové zatížení pásu qd [kN/m]	Hmotnost desky [kg]	Hmotnost sestavy [kg]
5602040 / 4	2,04	0,6	1,74	10 × KD4	92,6	255	560
5602440 / 4	2,44	0,6	2,14	12 × KD4	61,8	300	650
5602840 / 4	2,84	0,6	2,54	14 × KD4	44,2	340	730

Pažnice KD 4/61 variant

Pažnice KD 4/6
Typ	Šířka b [mm]	Výška h [mm]	Tloušťka t [mm]	Průřezový modul Wy [cm³/m]	Moment setrvačnosti Iy [cm⁴/m]	Ohybový moment Md [kNm/m]	Hmotnost pažnice [kg/m]	Hmotnost stěny [kg/m²]
KD 4/6	400	50	6	102	254	25,5	22,1	55,3

Miniboxové rozpěry4 variant

Miniboxové rozpěry
Kód dílu	Typ	Zdvih [m]	Pracovní šířka nahoře bco [m]	Pracovní šířka dole bcu [m]	Šířka výkopu b [m]	Hmotnost [kg]
1110650	A	0,1	0,53–0,63	0,65–0,75	0,89–0,99	12,4
1110740	B	0,19	0,62–0,81	0,74–0,93	0,98–1,17	13,5
1110920	C	0,37	0,80–1,17	0,92–1,29	1,16–1,53	15,7
1111280	D	0,73	1,16–1,89	1,28–2,01	1,52–2,25	19,4

Tabulky lze otevřít jednotlivě. Na úzké obrazovce je posuňte vodorovně. Hodnoty jsou v jednotkách uvedených v záhlaví.

Pažnice se zatlačují samostatně při odtěžování a umožňují řešit křížící vedení. Potřebné pásy a statické posouzení závisí na konkrétním nasazení.

Návrhové zatížení pásu má jednotku kN/m. Nejde o návrhový zemní tlak v kN/m².

Výběr systému, zatížení a postup zabudování je nutné ověřit podle podmínek stavby a návodu výrobce.
