Komora

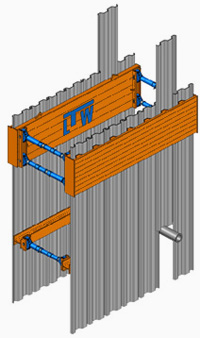

Vodicí komora pro kanálové pažnice KD 4/6 nebo KD 6/8, včetně varianty s vedením pro kluznice.
Poptat pažení
Hloubka výkopu
6,00 mŠířka výkopu
1,54–4,38 mPrůměr potrubí
přibližně 2,00 mTechnické údaje
Konkrétní sestavu a její parametry vám potvrdí technik.
- Hloubka výkopu
- 6,00 m
- Šířka výkopu
- 1,54–4,38 m
- Průměr potrubí
- přibližně 2,00 m
- Mechanizace
- Bagr
Komora pro pažnice KD 4/64 variant
| Kód dílu | Délka L [m] | Výška H [m] | Délka průchodu Lc [m] | Počet pažnic | Návrhové zatížení pásu qd [kN/m] | Hmotnost desky [kg] | Hmotnost sestavy [kg] |
|---|---|---|---|---|---|---|---|
| 5502840 / 4 | 2,84 | 1 | 2,41 | 14 × KD4 | 200,6 | 670 | 1620 |
| 5503240 / 4 | 3,24 | 1 | 2,81 | 16 × KD4 | 149 | 750 | 1780 |
| 5503640 / 4 | 3,64 | 1 | 3,21 | 18 × KD4 | 115,1 | 830 | 1950 |
| 5504040 / 4 | 4,04 | 1 | 3,61 | 20 × KD4 | 91,6 | 915 | 2110 |
Komora pro pažnice KD 6/83 variant
| Kód dílu | Délka L [m] | Výška H [m] | Délka průchodu Lc [m] | Počet pažnic | Návrhové zatížení pásu qd [kN/m] | Hmotnost desky [kg] | Hmotnost sestavy [kg] |
|---|---|---|---|---|---|---|---|
| 5503045 / 6 | 3,05 | 1 | 2,62 | 10 × KD6 | 171,3 | 710 | 1700 |
| 5503640 / 6 | 3,64 | 1 | 3,21 | 12 × KD6 | 115,1 | 830 | 1940 |
| 5504020 / 6 | 4,02 | 1 | 3,59 | 14 × KD6 | 92,6 | 910 | 2100 |
Komora s vedením pro kluznice3 variant
| Kód dílu | Délka L [m] | Výška H [m] | Délka průchodu Lc [m] | Počet pažnic | Návrhové zatížení pásu qd [kN/m] | Hmotnost desky [kg] | Hmotnost sestavy [kg] |
|---|---|---|---|---|---|---|---|
| 5502944 S / 6 | 2,94 | 1 | přibližně 2,94 | 10 × KD6 | 154,9 | 725 | 1730 |
| 5503524 S / 6 | 3,52 | 1 | přibližně 3,52 | 12 × KD6 | 107,1 | 845 | 1970 |
| 5504024 S / 6 | 4,02 | 1 | přibližně 4,02 | 14 × KD6 | 81,6 | 945 | 2170 |
Kanálové pažnice2 variant
| Typ | Šířka b [mm] | Výška h [mm] | Tloušťka t [mm] | Průřezový modul Wy [cm³/m] | Moment setrvačnosti Iy [cm⁴/m] | Ohybový moment Md [kNm/m] | Hmotnost pažnice [kg/m] | Hmotnost stěny [kg/m²] |
|---|---|---|---|---|---|---|---|---|
| KD 4/6 | 400 | 50 | 6 | 102 | 254 | 25,5 | 22,1 | 55,3 |
| KD 6/8 | 600 | 80 | 8 | 242 | 969 | 60,5 | 50 | 83,3 |
Standardní rozpěry8 variant
| Kód dílu | Prodlužovací trubka [m; 0 = bez] | Pracovní šířka nahoře bco [m] | Pracovní šířka dole bcu [m] | Šířka výkopu KD 4/6 [m] | Šířka výkopu KD 6/8 [m] | Hmotnost dílu [kg] |
|---|---|---|---|---|---|---|
| 1800700 | 0 | 0,99–1,33 | 1,23–1,57 | 1,47–1,81 | 1,54–1,88 | 71 |
| 1820300 | 0,3 | 1,29–1,63 | 1,53–1,87 | 1,77–2,11 | 1,84–2,18 | 15,5 |
| 1820500 | 0,5 | 1,49–1,83 | 1,73–2,07 | 1,97–2,31 | 2,04–2,38 | 20 |
| 1820800 | 0,8 | 1,79–2,13 | 2,03–2,37 | 2,27–2,61 | 2,34–2,68 | 26,7 |
| 1821000 | 1 | 1,99–2,33 | 2,23–2,57 | 2,47–2,81 | 2,54–2,88 | 31,1 |
| 1821500 | 1,5 | 2,49–2,83 | 2,73–3,07 | 2,97–3,31 | 3,04–3,38 | 42,3 |
| 1822000 | 2 | 2,99–3,33 | 3,23–3,57 | 3,47–3,81 | 3,54–3,88 | 53,4 |
| 1822500 | 2,5 | 3,49–3,83 | 3,73–4,07 | 3,97–4,31 | 4,04–4,38 | 64,5 |
Tabulky lze otevřít jednotlivě. Na úzké obrazovce je posuňte vodorovně. Hodnoty jsou v jednotkách uvedených v záhlaví.
Pro konkrétní sestavu
Šířka výkopu s pažnicemi KD 4/6 je 1,47–4,31 m, s pažnicemi KD 6/8 je 1,54–4,38 m.
Návrhové zatížení pásu má jednotku kN/m. Nejde o zemní tlak v kN/m².
Křížení sítí a statické posouzení pásů se řeší podle konkrétního nasazení. Tabulky samy nenahrazují návrh sestavy.
Výběr systému, zatížení a postup zabudování je nutné ověřit podle podmínek stavby a návodu výrobce.
